Der virtuelle Lochband-Editor für Lochband-Spieluhren.

• Weiterführende Links
• Screenshots
• Funktionen
• Unterstützte Modelle
• Downloads
• Beispiel-Lieder
• Informationen zum Dateiformat

Fehlermeldungen, Verbesserungsvorschläge und Ideen an: lebostein@gmx.de

Weiterführende Links ▲

NEU:  Schritt-für-Schritt-Anleitung "Von der Idee zum fertigen Lochband"

BALD:  Bastelprojekt "LEGO-Technic-Lochstreifen-Plotter" auf Basis des Musicbox-Dateiformats

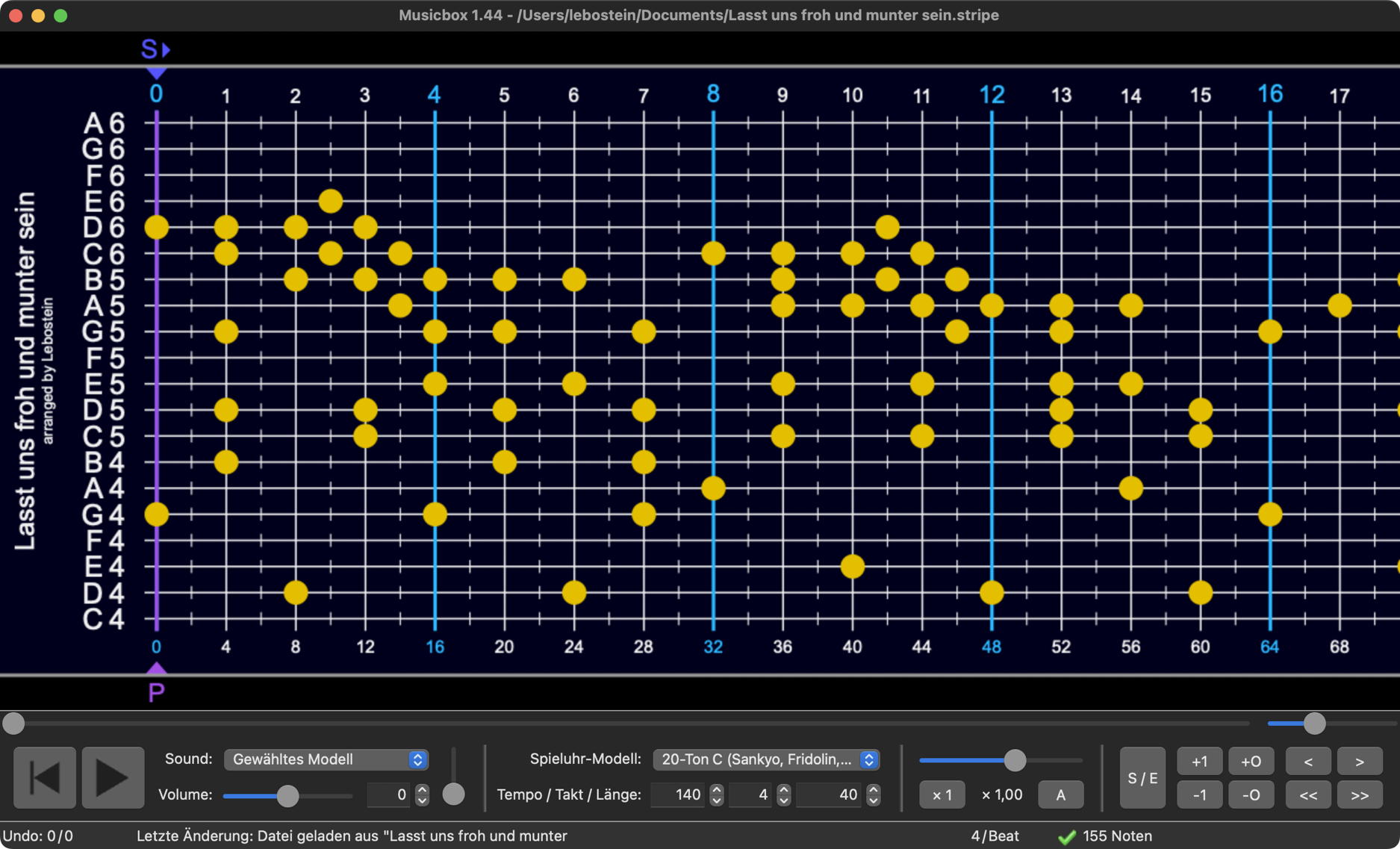

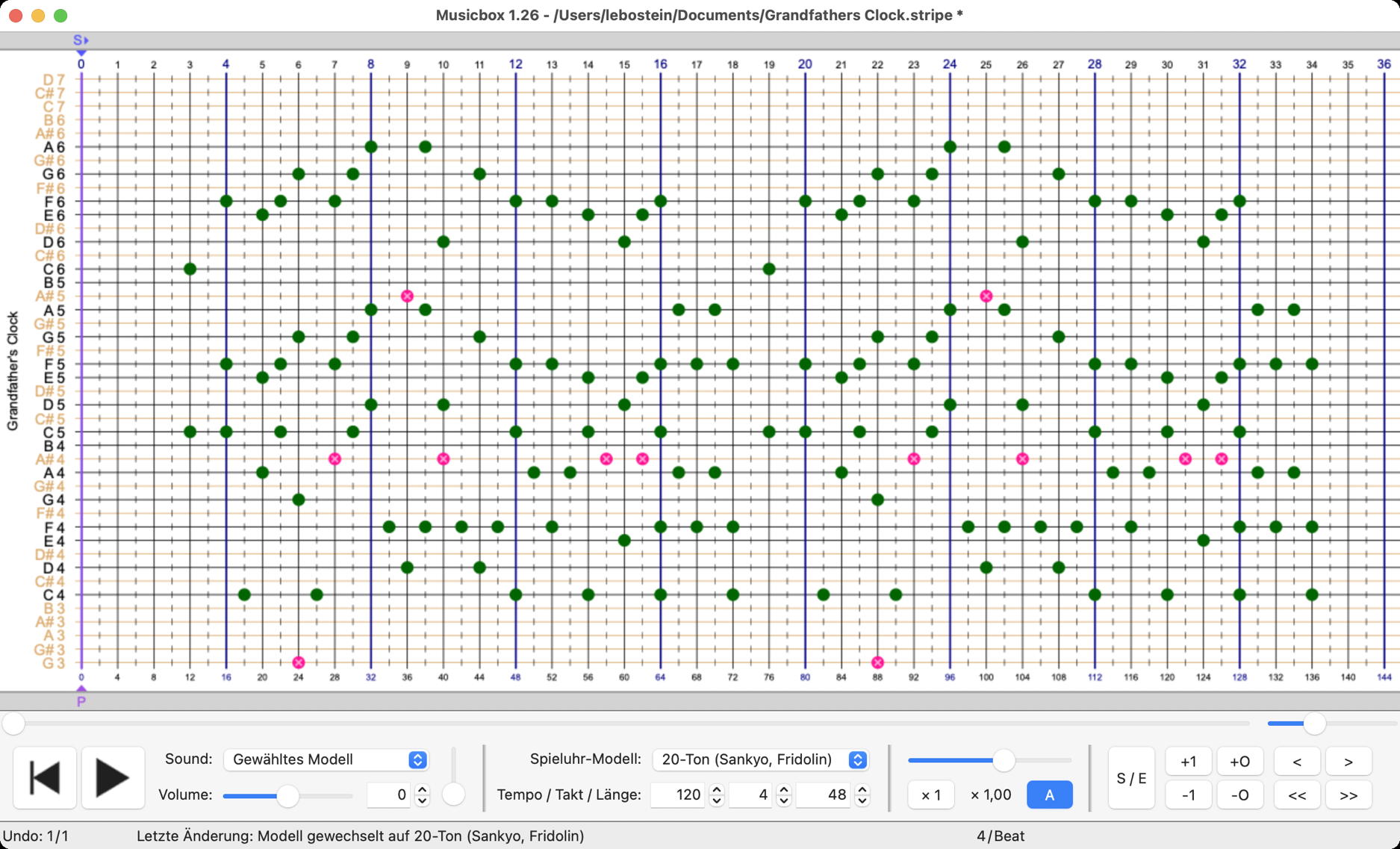

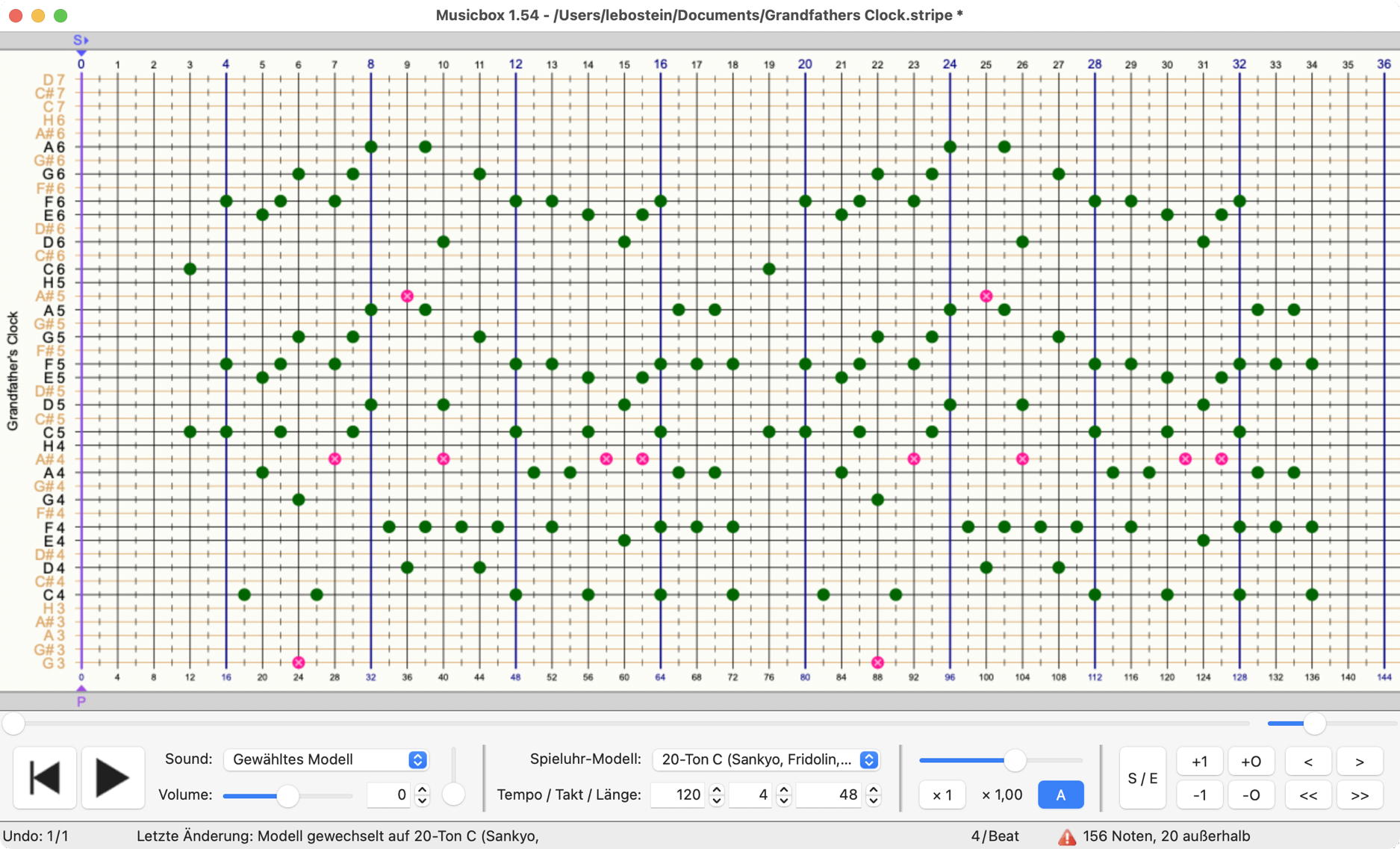

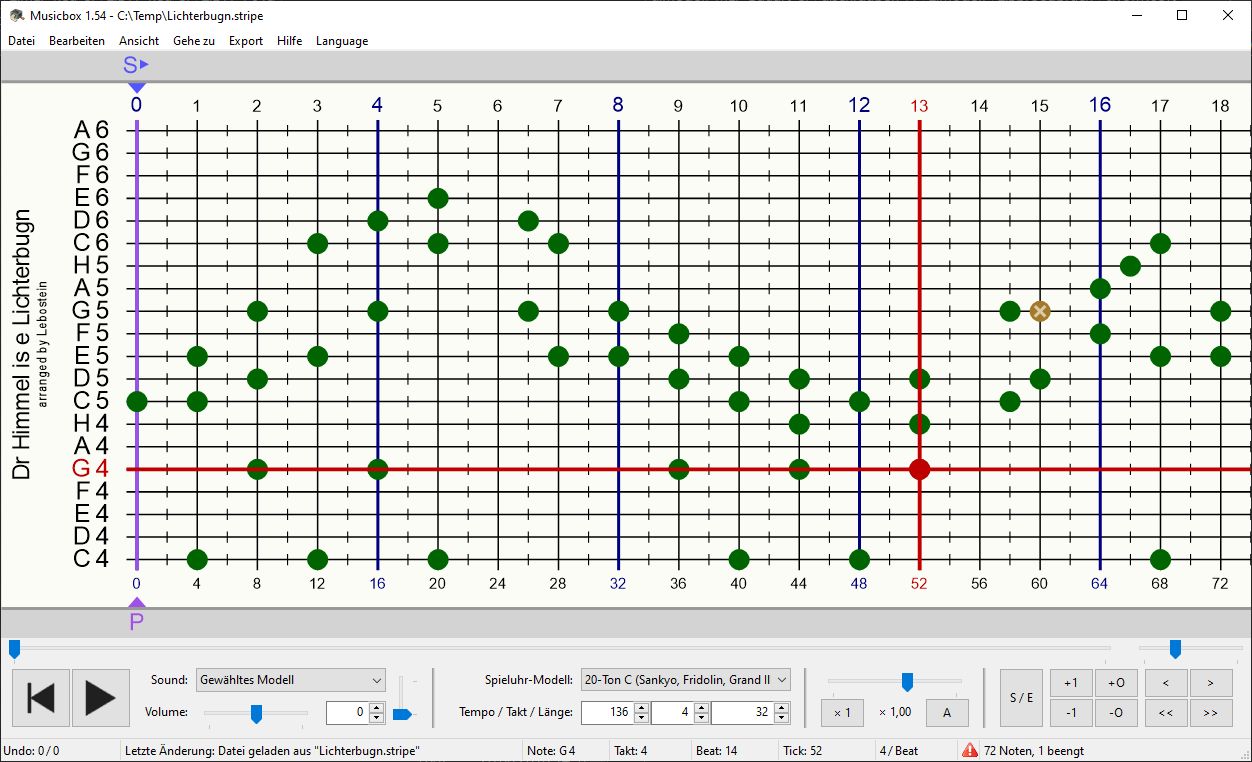

Screenshots ▲

Funktionen ▲

• Erstellen von Lochvorlagen für diverse Lochband-Spieluhren
• Einfaches Editieren und Vorhören der eigenen Kompositionen vor dem Lochen

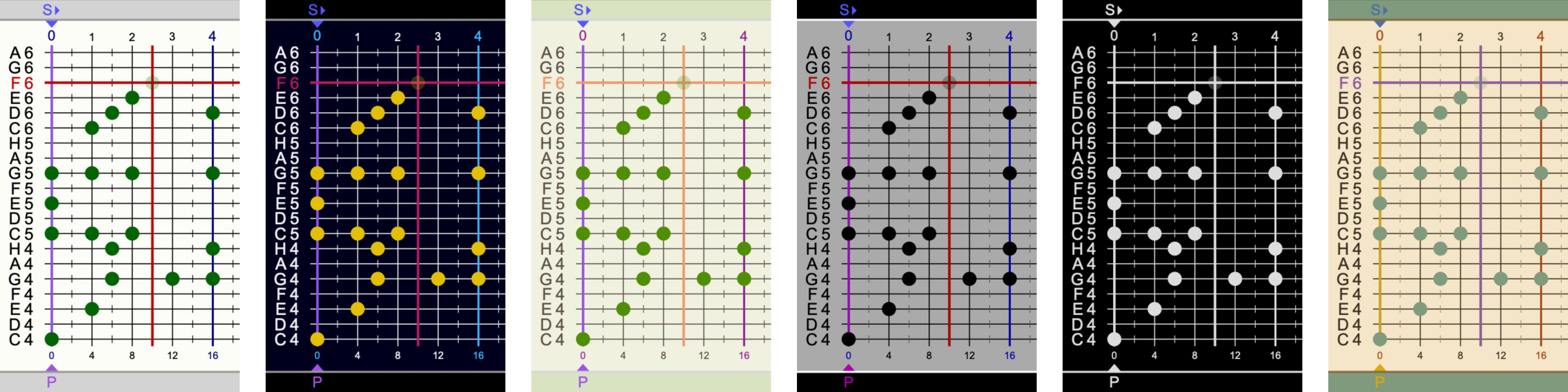

• Verschiedene Ansichtsmodi, um wahlweise alle Halbtöne oder nur die modelleigenen Töne zu zeigen
• Diverse Editiermöglichkeiten (Kopieren, Ausschneiden, Einfügen, Verschieben, Transponieren usw.)
• Unbegrenzt aufzeichnende Rückgängig-Funktion (Undo/Redo) mit detaillierter Bearbeitungsgeschichte
• Zu dicht gesetzte oder auf leeren Tönen platzierte Noten werden automatisch hervorgehoben
• Rastererung der Zeitachse bzw. die Ticks pro Zählzeit jederzeit einstellbar (1, 2, 4, 8 oder 16)
• Es werden derzeit 3 verschiedene Spieluhren-Modelle unterstützt (siehe unten)
• Das Programm spielt die original aufgenommenen Töne des 20-Ton-Modells (auch die anderen Modelle basieren auf diesen Sounds)

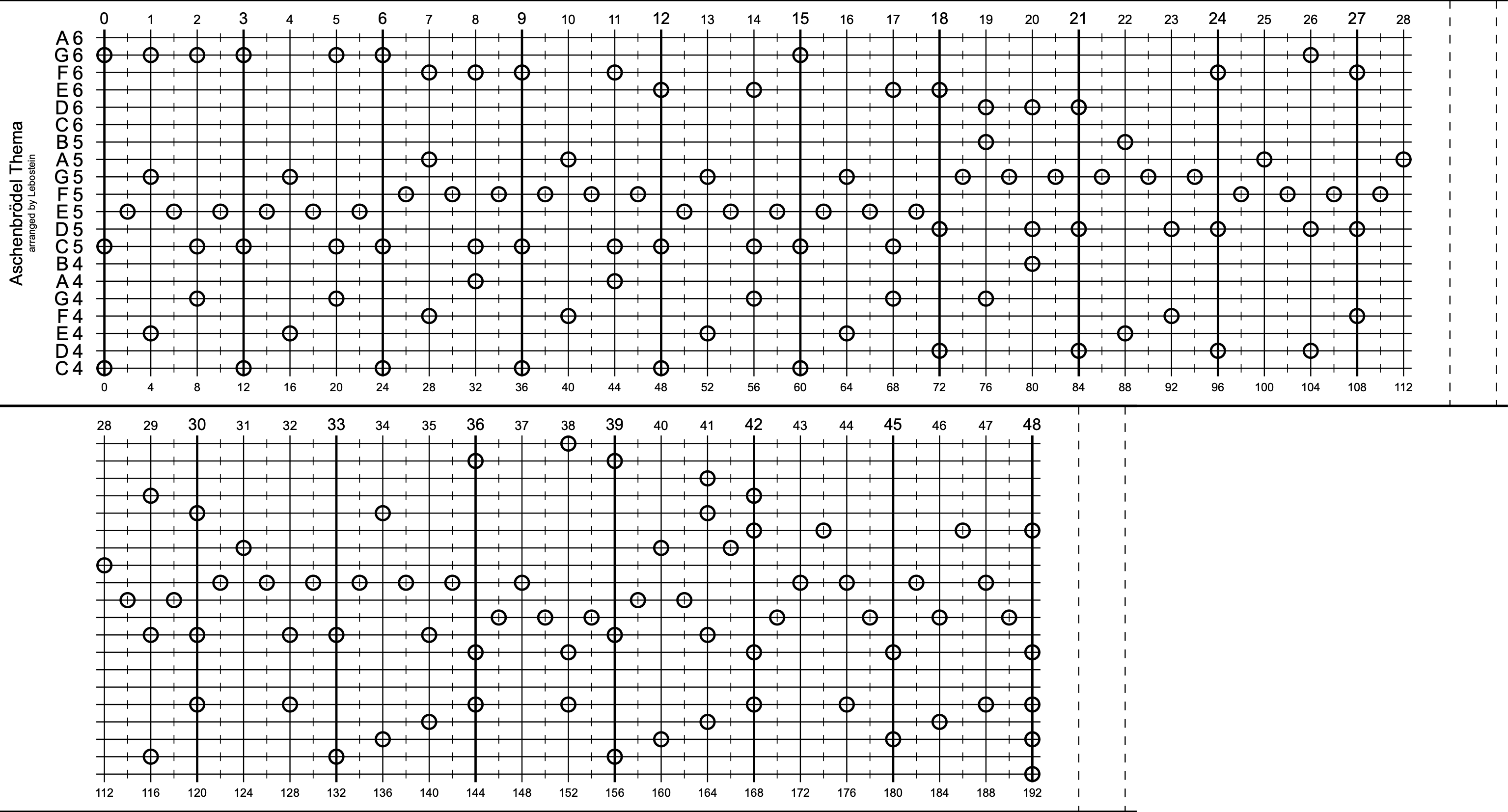

• Hochauflösender Export zum Drucken in den Originalabmessungen des jeweiligen Lochbandes (als PDF, PNG oder SVG)
• Speichern und Laden der Vorlagen in einfachen Textdateien (offenes und dokumentiertes Format)
• Import von MIDI- und MuseScore-Dateien möglich (kostenloses Notensatzprogramm)
• Stummschalten einzelner Tonspuren
• Sprache einstellbar: Deutsch, Englisch
• Verfügbar für Windows und macOS
• Programmiert mit PureBasic

Bekanntes Problem unter Windows: Strichlinien werden bei kleinen Zoomstufen nicht korrekt skaliert (Update in Aussicht)

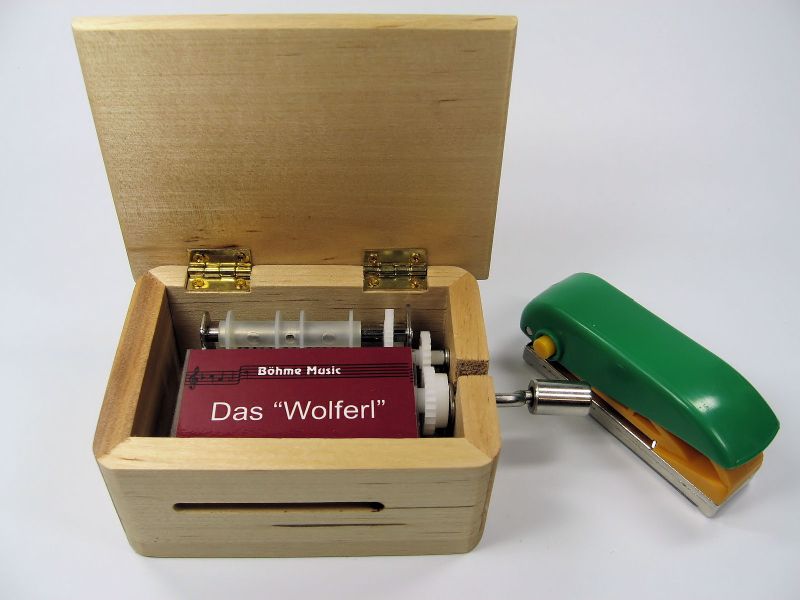

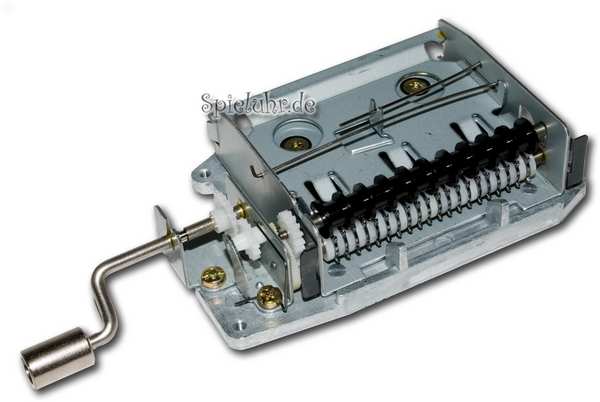

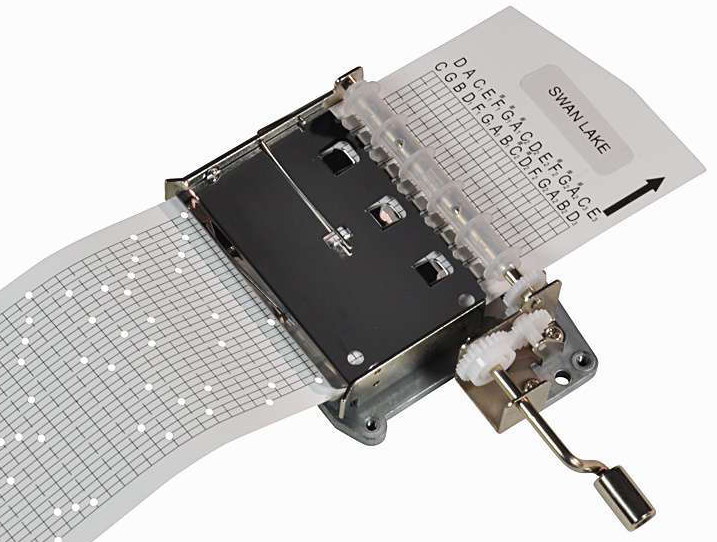

Unterstützte Modelle ▲

Downloads ▲

Wichtiger Hinweis an alle macOS-Nutzer: Ich bin kein verifizierter Apple-Entwickler (eine Teilnahme am "Apple Developer Program" kostet 99 Euro pro Jahr, ich mache das hier nur als Hobby und verdiene damit kein Geld). Apps von nicht verifizierten Entwicklern können seit längerem nicht mehr einfach so gestartet werden. Falls beim Starten ein Hinweis wegen der fehlenden Verifizierung (x64-Apps) oder eine Meldung über eine angeblich beschädigte App (arm64-Apps) angezeigt wird und das Programm nicht startet, lässt sich das mit folgenden Tipps schnell und einfach beheben: Hier klicken

Ältere Versionen herunterladen

Beispiel-Lieder ▲

Hier ein kleines Paket mit 6 Beispielliedern: all_example_songs.zip

Enthalten sind 2 Lieder für alle Modelle (beim 15-Ton-Modell muss das Lied um 1 Halbtonschritt nach oben geschoben werden):

• Dr Himmel is e Lichterbugn
• Die Schule vom Killifisch

sowie 4 Lieder nur für die Modelle mit 20 oder 30 Tönen:

• Aschenbrödel Thema
• Lasst uns froh und munter sein
• Weihnachten is, stille Nacht
• Feieromd

Informationen zum Dateiformat ▲

Die Speicherung der Daten erfolgt in einfach aufgebauten Textdateien mit der Endung stripe, die notfalls auch ohne den Lochband-Editor gelesen oder editiert werden können. In der ersten Zeile stehen durch Kommas getrennt eine Dateikennung (um diese Datei auch als Lochband-Datei einer bestimmten Version identifizieren zu können), das Liedtempo in Zählzeiten pro Minute (bpm), die Taktart, die Modellkennung für die bevorzugte Spieluhr (15-c, 15-gis, 20-c, 30-c oder 30-g) und optional die Rastererung der Zeitachse in Ticks pro Zählzeit (gültige Werte: 1, 2, 4, 8 oder 16, falls nichts angegeben: 4). Danach folgen je eine Zeile für Titel|Autor (getrennt durch "|") und einen beliebigen Beschreibungstext.

MBX2,120,4,20-c,4
Titel|Autor
Beschreibung

Danach folgen die einzelnen Ticks der Musik, wobei jede Zeile für einen Tick steht. Jeder Tick wird durch eine Zahl repräsentiert (64-Bit-Integer), die Auskunft darüber gibt, welche Töne gerade gespielt werden (ein Wert von 0 entspricht keinem Ton). Für die Formatierung dieser Zahlen sind verschiedene Varianten erlaubt (bzw. lassen sich im Menüpunkt "Speicherformat" in Musicbox einstellen):

1. Dezimal (platzsparend aber kryptisch)

   281543696318464
   0
   4294967296
   0
   17592723046400
   0
   4294967296
   usw.


2. Hexadezimal mit dem Präfix $:

   $0001001000020000
   $0000000000000000
   $0000000100000000
   $0000000000000000
   $0000100020020000
   $0000000000000000
   $0000000100000000
   usw.


3. Binär mit dem Präfix % (platzverschwenderisch aber lesbar):

   %0000000000000001000000000001000000000000000000100000000000000000
   %0000000000000000000000000000000000000000000000000000000000000000
   %0000000000000000000000000000000100000000000000000000000000000000
   %0000000000000000000000000000000000000000000000000000000000000000
   %0000000000000000000100000000000000100000000000100000000000000000
   %0000000000000000000000000000000000000000000000000000000000000000
   %0000000000000000000000000000000100000000000000000000000000000000
   usw.


4. Zeichen (optisch nahe am Lochband):

   ---------------x-----------x------------------x-----------------
   ----------------------------------------------------------------
   -------------------------------x--------------------------------
   ----------------------------------------------------------------
   -------------------x--------------x-----------x-----------------
   ----------------------------------------------------------------
   -------------------------------x--------------------------------
   usw.


Als Binärzahlen bzw. Textzeichen dargestellt, kommt das dem analogen Lochband schon sehr nahe. "0" bzw. "-" steht für nicht gelocht und "1" bzw. "x" steht für gelocht. Insgesamt 64 Töne (MIDI-Nummern 45 = A2 bis 108 = C8, gelesen von links nach rechts) lassen sich damit speichern, ausreichend, um die oben genannten Modelle abzudecken.

Das Format eines jeden Ticks wird automatisch erkannt, so dass man in derselben Datei auch die Tickzeilen verschieden formatierter Lieder zusammenkopieren und mischen kann. Werden innerhalb von Musicbox Noten oder Teile des Liedes in die Zwischenablage kopiert, erfolgt das immer im aktuell ausgewählten Speicherformat. In der Zwischenablage liegt dann ein Textblock in einem der oben aufgeführten Formate. Beim Einfügen aus der Zwischenablage erkennt Musicbox das Format dieser Daten wieder selbstständig, unabhängig vom gerade ausgewählten Speicherformat. Man kann also jeden der 4 Beispielblöcke von oben einfach markieren, kopieren und in Musicbox an eine beliebige Stelle einfügen. Da immer dieselben Noten in den Beispielen kodiert wurden, sollte man viermal das gleiche Ergebnis sehen.
